ASTM D971 Penguji tegangan antarmuka otomatis dengan metode cincin platinum

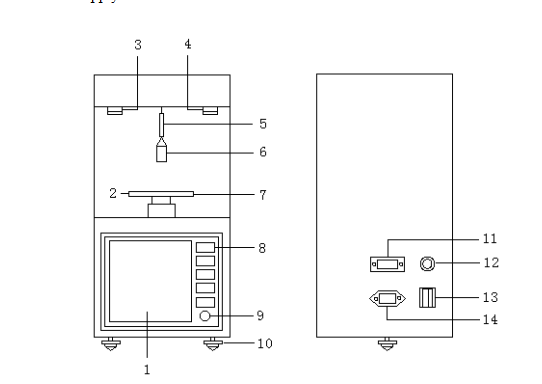

Struktur dan bagian utama

1. Layar LCD besar

2. Piala sampel: untuk menahan sampel yang akan diukur;

3. Penyesuaian halus untuk titik nol

4. Penyesuaian halus untuk skala penuh

5. Ring Rod            6. Cincin Platinum    7. Dukungan Sampel;

8. Tombol kosong    9. Tombol Latar Belakang

10. Kaki instrumen: untuk meratakan instrumen;

11. Printer dan port komputer        12. Kotak sekering dengan sekering 1a

13. sakelar daya     14. Soket Catu Daya

Prinsip kerja  Penguji tegangan permukaan

Prinsip kerja instrumen digambarkan sebagai berikut: Ini berlaku induksi frekuensi tinggi, sistem pengukuran keseimbangan diri perpindahan kecil ke keseimbangan torsi. Ketika gaya yang diterapkan pada cincin platinum berubah, batang keseimbangan yang terhubung ke cincin platinum akan muncul perpindahan antara dua probe arus eddy. Kemudian nilai induktansi dari dua probe eddy probe berubah. Transformator diferensial akan kehilangan keseimbangan dan sinyal input penguat transformator diferensial di sirkuit akan kehilangan keseimbangan juga. Ini akan mengirim sekelompok sinyal listrik, yang akan berubah dengan gaya yang diterapkan pada cincin platinum, setelah pembesaran oleh penguat. Sinyal listrik akan dikirim ke komputer mikro untuk proses dan digunakan untuk menghitung tegangan antarmuka nyata dari sampel yang diukur sesuai GB/T6541.

Spesifikasi teknis utama dan parameter  Tegangan permukaan

1. Metode Tampilan: Memiliki layar LCD besar dengan lampu latar belakang dan menu prompt. Menu berisi semua prosedur pengujian dan metode perhitungan yang ditentukan dalam GB/T6541.

2. Tombol: Tombol kosong;

3. Rentang Pengukuran:

(1) untuk minyak isolasi: 2 ～ 100 mn/m;

(2) untuk produk minyak bumi lainnya: 2 ～ 200 mn/m;

4. Sensitivitas: 0,1 mn/m;

5. Akurasi: 0,1 mn/m;

6. Resolusi: 0,1 mn/m;

7. Pengulangan: 0,3%;

8. Suhu sekitar: 10 ℃ ～ 30 ℃;

9. Kelembaban relatif: 20%～ 75%;

10. Catu Daya: AC 220V ± 5%, 50 Hz;

11. Daya Dinilai: Tidak lebih dari 100 W;

12. Ukuran: 185 mm × 260 mm × 360 mm

13. Berat: 15 kg;
